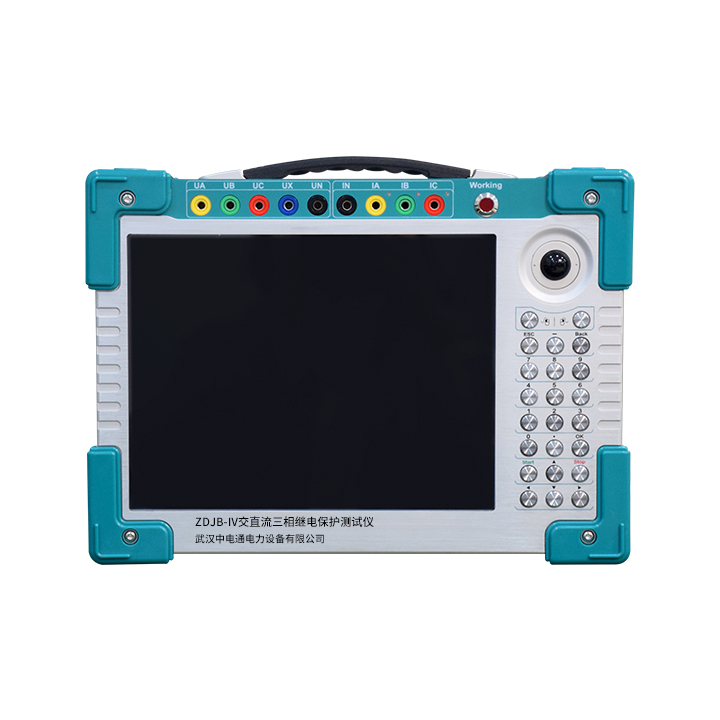

ZDJB-IV交直流三相繼電保護測試儀 2024/02/28 產品中心 繼電保護測試儀器 2195 產品概述 四相電壓，三相電流輸出 Windows XP操作界面， 10.4寸分辨率為800×600的LED真彩顯示屏 專用直流輔助電壓源輸出 咨詢電話? ? 027-83318019 在線客服聯系
產品特點產品參數產品選型相關產品產品特點 工控機型三相繼電保護測試儀，適用于 10KV/35KV 保護調試。屬于我們第四代手提便攜式繼電保護測試儀，體積小巧，攜帶方便。 本儀器具有標準的四相電壓，三相電流輸出，經典的Windows XP操作界面，高性能的嵌入式工業控制計算機和10.4寸分辨率為800×600的LED真彩顯示屏，采用USB接口直接和PC機通訊，可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。 還配有專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。 產品參數 交流電流源（3*30A） 單相電流輸出（有效值） 0--30A/相，精度：0.1% ?±5mA 三相并聯輸出(有效值) 0--90A/三相同相位并聯輸出 相電流長時間允許工作值(有效值) 10A 每相最大輸出功率 300VA 三相并聯電流最大輸出功率 800VA 三并電流最大輸出允許工作時間 5s 頻率范圍 0--1000Hz，精度0.001Hz 諧波次數 2--20次 相位 0--360°，精度0.1° 2．直流電流源 直流電流輸出 0--±10A/相，精度：0.2% ?±5mA 3．交流電壓源 單相電壓輸出（有效值） 0--120V/相，精度：0.1% ?±5mV 線電壓輸出（有效值） 0--240V 相電壓/線電壓輸出功率 75VA/100VA 頻率范圍 0--1000Hz，精度：0.001Hz 諧波次數 2--20次 相位 0--360°，精度：0.1° 4．直流電壓源 單相電壓輸出幅值 0--±160V，精度：0.2% ?±5mV 線電壓輸出幅值 0--±320V 相電壓/線電壓輸出功率 90VA/180VA 5．開關量端子 開關量輸入端子 8對 空接點 1--20mA，24V 裝置內部有源輸出 電位翻轉 無源接點：低阻短接信號 有源接點：0-250V DC 開關量輸出端子 4對，空接點，遮斷容量：110V/2A，220V/1A 6．其他 時間范圍 1ms--9999s，測量精度：1ms 單機體積重量 體積 310 x 220 x 110mm3，約8Kg 電源 AC220V±10%（47～63Hz）； DC:220±10% ；10A 7．交流電流工作時間 10A≥工作電流 工作時間＞60分鐘 20A≥工作電流≥10A 工作時間＞70S 30A≥工作電流≥20A 工作時間＞15S 工作電流≥30A 工作時間＞5S 標簽:供電部門發電廠變電站水電廠軌道交通 上一篇: ZDJB-702便攜式微機繼電保護測試儀 下一篇: ZDJB-802S三相繼電保護測試儀
