產品特點

1.1 主要功能及特點

1.1.1 主要功能

穩壓精度及紋波系數測試功能

按標準測試充電裝置的穩壓精度和紋波系數，紋波系數的測試包括紋波有效值系數和紋波峰峰值系數；

穩流精度測試功能

按標準測試充電裝置的穩流精度；

電壓整定誤差測試功能

按標準測試測量充電裝置電壓整定誤差；

電流整定誤差測試功能

按標準測試測量充電裝置電流整定誤差；

測試數據存儲與查看功能

各種測式項目數據可進行分類存儲與查看；

校準功能

用戶獲取校準權限后可對裝置相關參數進行校準；

放電功能

可對整組蓄電池進行放電使用；

測試曲線顯示功能

測試過程中的電壓、電流、紋波均有曲線實時顯示；

數據導出功能

可通過USB接口導出測試數據，供后臺軟件分析；

1.1.2 產品特點

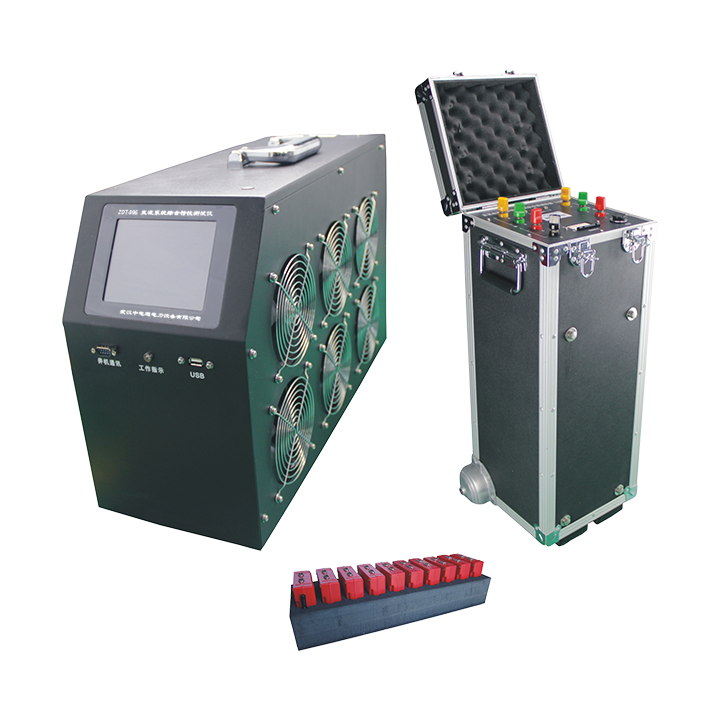

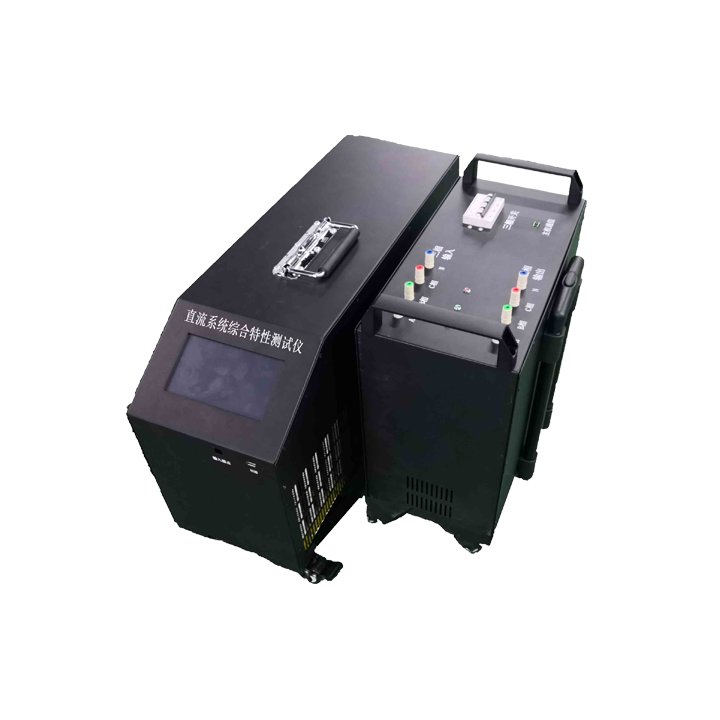

分體式的結構設計

調壓模塊與負載控制模塊采用分體式設計，用戶可根據測試需要靈活選擇測試模塊；

兼容多電壓等級的充電裝置

可對48V直流系統充電裝置各項指標的測試，并可對其它電壓等及充電模塊測試系統進行訂制；

全面的測試范圍

單個測試項目可選取最多9個三相測試點與6個負載測試點進行測試，每個測試點的參數值均可設定，包括電壓、電流、測試時間等；

智能化的測試控制流程

裝置按照選定的測試點自動完成整個項目的測試，測試時實時顯示測試進程及詳細測試數據及結果；

精密選型實現高精度測試

采樣電阻采用0.1%高精密低溫漂金屬膜電阻 經歷5次循環，配合24位模數轉換芯片，可達0.1級以上的測量精度。

全自動三相調壓

設計出采用分時分級技術控制的三相調壓模塊，調壓穩定、快速；

三相調壓純工頻設計

采用工頻調壓器，完全模擬充電機的實際運行情況

三相調壓調節范圍寬

在輸入380V+-10%范圍內可實現輸出380V+-15%范圍內的三相電壓調整，完全滿足測試要求；

三相電壓可獨立調整

每相采用獨立的全隔離控制電路與電機進行調壓控制，即使在三相輸入不平衡狀態下也可實現輸出的精確控制；

三相調整采用了分級分時調壓控制技術

每相采用了四級PWM調速控制，且三相分時控制，兼顧了調壓控制的快速與準確。

負載采用純阻性材料設計

負載材料采用合金電阻絲，抗氧化性好，高溫下不變脆；

負載采用16路開關管控制

16路IGBT管控制負載輸出，實現了大動態與高精度的控制；

負載采用限時反饋控制技術

有限的反饋次數保證了對充電機進行檢測時負載沒有任何變化，從而確保檢測分析的有效性；

全隔離控制與通信模式

高低壓部分的控制均采用光電隔離或繼電器進行隔離，模塊之間或與控制系統之間均采用隔離RS485進行通信，進一步保障了測試的安全可靠與準確性。

具備充電模塊信息管理的后臺分析軟件

后臺分析軟件可建立各個充電裝置的檔案信息，并可導入數據生成報表，可對充電裝置的測試信息進行長期管理；

產品參數

1. 工作溫度: ?-20℃-- +50℃
2. 相對濕度： ≤95%
3. 工作電源：AC220V+-15%，AC380V+-10%
4. 適用充電模塊電壓等級：48V系統充電模塊（可訂制其它電壓等級系統充電模塊）
5. 負載電流：50A（可擴展）
6. 三相調壓器額定功率：9KVA；
7. 直流電壓測量范圍：0—80V；
8. 直流電流測量范圍：0—50A；
9. 直流電壓電流測試分辨率：0.01；
10. 直流電壓電流測試精度：0.1%；
11. 交流電壓測量范圍：0—500V
12. 交流電壓測試分辨率：0.1V；
13. 交流電壓電流測試精度：1%；
14. 峰波峰峰值測量范圍：0-10V；
15. 峰波有效值測量范圍：0-10V；
16. 三相測試點數：1 — 9；
17. 負載測試點數：1 — 6；
18. 單點測試時間：1 — 999秒；
19. 曲線掃描率：1點/秒;
20. 數據存儲條數：1000條；
21. 數據導出方式：USB；
22. 顯示尺寸：7.0寸
23. 操作方式：觸摸屏
